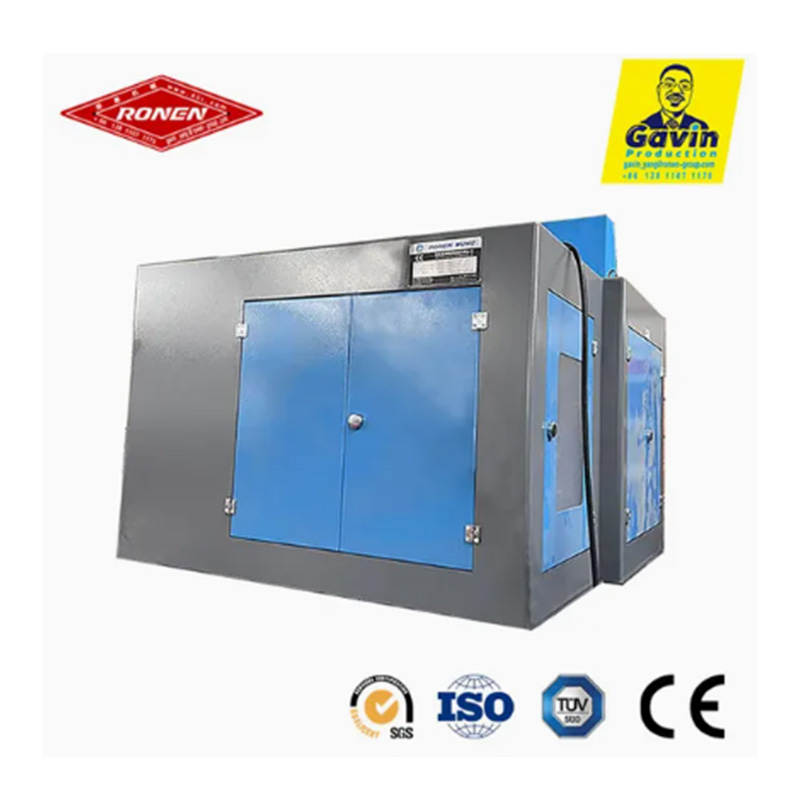

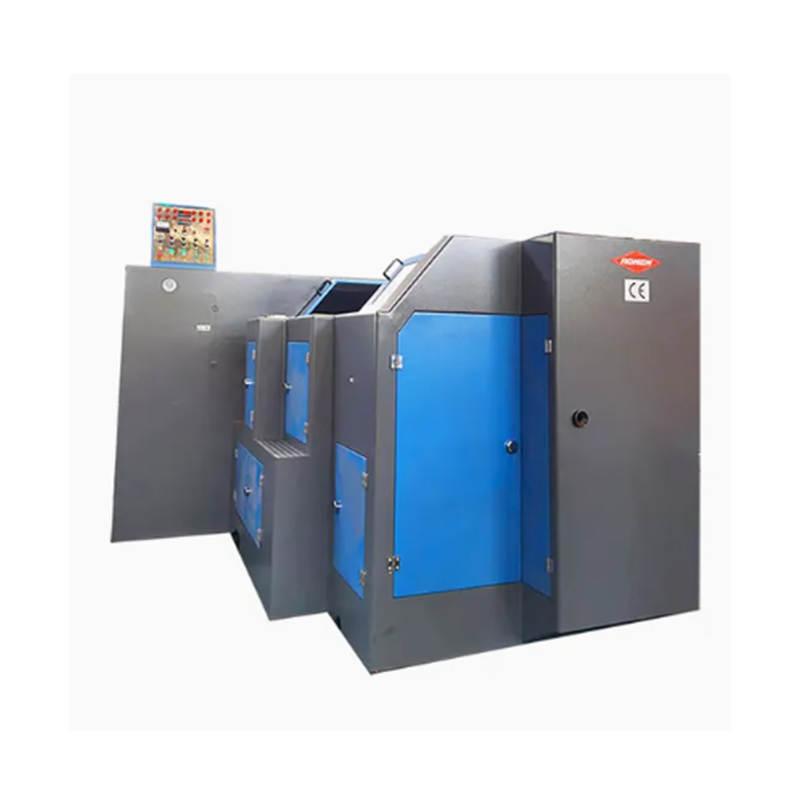

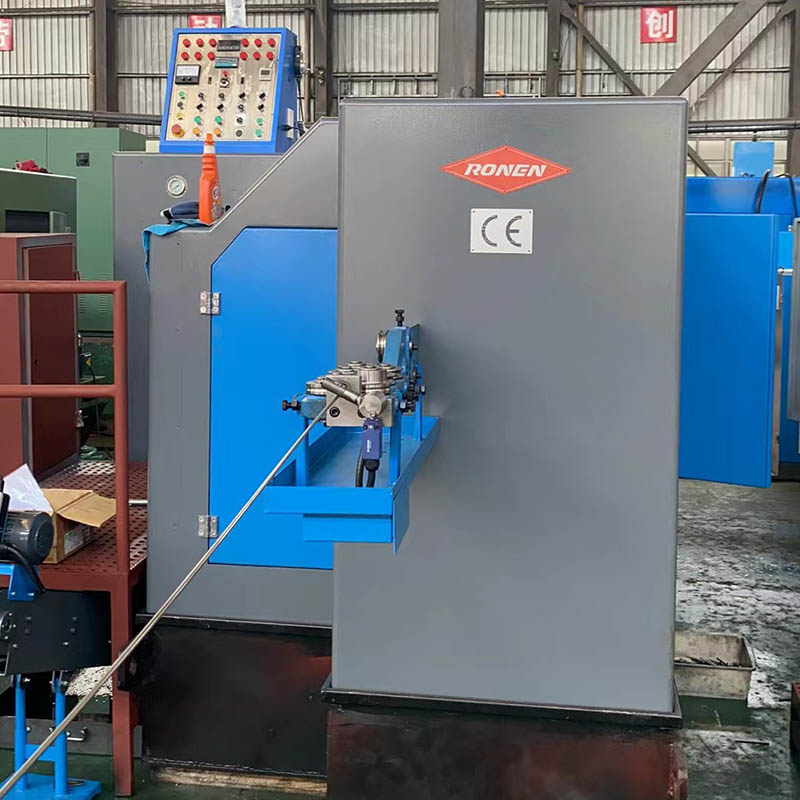

Ronen®3 Kalıp 3 İstasyonlu Cıvata Oluşturucu, boş cıvatayı üç adımda oluşturur: ilk kalıp teli uzatır, ikinci kalıp kafayı şekillendirir ve üçüncü kalıp fazla parçaları keser. Kalıp boyutları ayarlandıktan sonra makine otomatik olarak çalışacaktır; bu, üreticilerin üretim verimliliğini artırmasına ve tutarlı cıvata kalitesi sağlamasına yardımcı olan önemli bir avantajdır.
3 Kalıplı 3 İstasyonlu Cıvata Oluşturucu, metal teli cıvata boşluklarına soğuk olarak sıkmak için üç takım kalıp ve üç ardışık çalışma istasyonu kullanır. Hız orta düzeyde olup, orta büyüklükte siparişleri olan ve kalite açısından özel gereksinimleri olan fabrikalar için uygundur.
3 Kalıplı 3 İstasyonlu Bolt Former, cıvata başlarını üç farklı işlemle oluşturan bir soğuk şişirme makinesidir. Kesilen tel ham parçaları art arda üç farklı kalıptan geçirilir. Her istasyonda, belirli bir zımba işlenmemiş parçaya çarpıyor, yavaş yavaş yönleniyor ve onu şekillendiriyor. Üç aşamalı süreç, tam yapıya ve iyi şekle sahip cıvata başları üretebilir.
3 Kalıp 3 İstasyonlu Bolt Former'ın ilk istasyonunda kesilen parçalar zımba ile preslenir. Bu ilk presleme, metali işlenmemiş parçanın bir ucunda toplayarak üzme işlemini başlatır. Temel bir dairesel prefabrik şekil oluşturarak sonraki istasyonlarda daha hassas şekillendirmeye hazırlanıyor. Bu aşama metalin normal akışı için çok önemlidir.
Bolt Former'ın üçüncü ve son istasyonu, ince işleme zımbasının metali hassas kalıp boşluğunu tamamen doldurmaya zorladığı yerdir. Bu, altıgen kafa veya rondela kafasının tam şekli gibi tam boyutlara ve farklı özelliklere sahip, cıvatayla tamamlanmış bir kafayla sonuçlanacaktır.
| Modeli | Birim | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Dövme istasyonu | HAYIR. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Dövme kuvveti | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 115.000 | 120.000 |
| Maksimum kesme çapı | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Maksimum kesme uzunluğu | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Ödeme oranı | adet/dak | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.İnme | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.İnme | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ana koç vuruşu | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Ana motor gücü | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Kesme kalıbının genel dimleri | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Zımba kalıbının genel karartmaları | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Ana kalıbın genel karartmaları | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Kalıp adımı | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Yaklaşık ağırlık | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Uygulanabilir cıvata çapı | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| İşlenmemiş parçanın sap uzunluğu | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Genel karartma | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
3 Kalıplı 3 İstasyonlu Bolt Former'ın özelliği kalıpların bağımsız olması ve hata ayıklama işleminin basit olmasıdır. Üç kalıp seti ayrı ayrı kurulur. Bunlardan herhangi biri yıpranırsa, yalnızca onu değiştirin. Her iş istasyonundaki basınç ayrı ayrı ayarlanabilir. Makine gövdesi ağır değildir ve sıradan bir atölyenin zemininin temel haline getirilmesine gerek yoktur.
