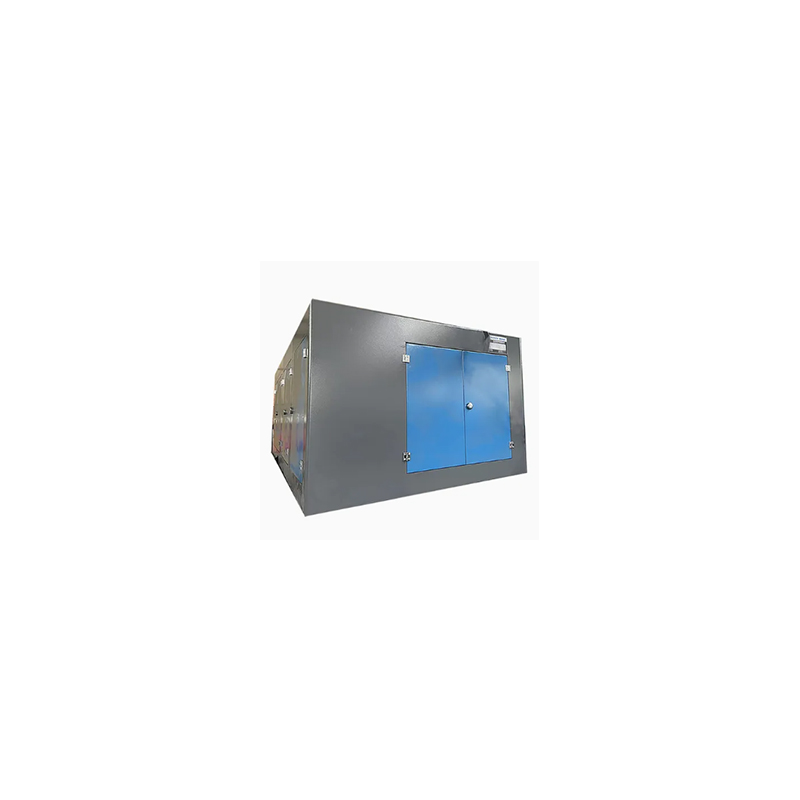

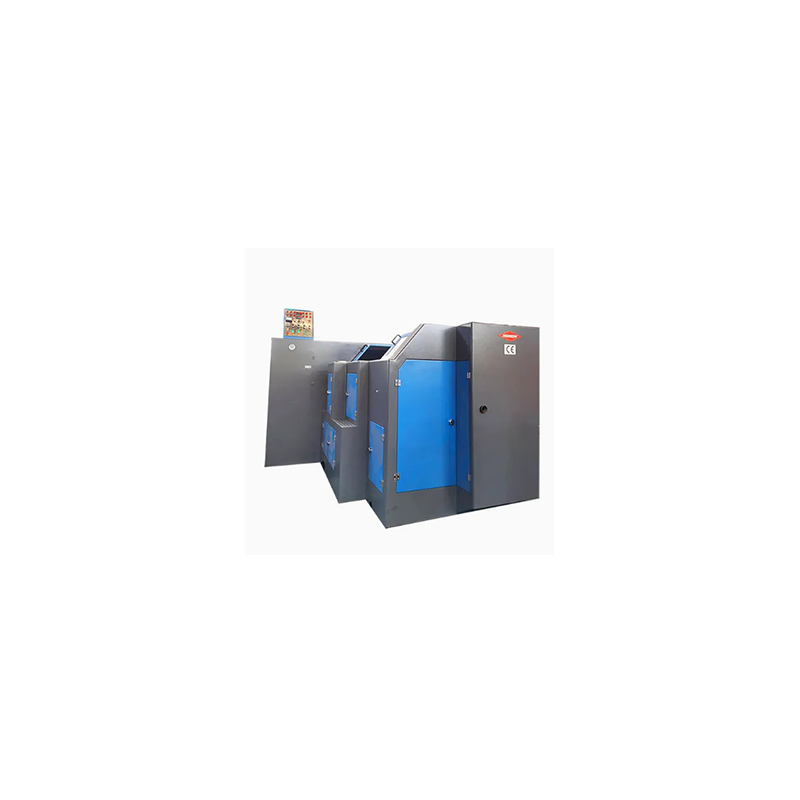

Ronen® Soğuk Dövme 3 İstasyonlu Cıvata Şekillendirme Makinesi, cıvata şekillendirmeyi üç soğuk dövme adımıyla tamamlayan tedarikçiler için önemli bir varlıktır: işlenmemiş parçayı kızdırmak, kafayı şekillendirmek ve fazlalığı düzeltmek. Sadece çelik teli yükleyin, istasyonu ayarlayın; makine otomatik olarak çalışacaktır.
Soğuk Dövme 3 İstasyonlu Cıvata Şekillendirme Makinesi, metal teli üç farklı istasyon aracılığıyla kademeli olarak cıvata boşluklarına dönüştürmek için soğuk ekstrüzyon yöntemini kullanır. Üç iş istasyonunun sorumlulukları açıkça tanımlanmıştı ve nihai ürün, tam kafalı bir cıvata boşluğuydu.
Soğuk Dövme 3 İstasyonlu Cıvata Şekillendirme Makinesi, birbirini takip eden üç işlemle cıvata başlarını oluşturan çok istasyonlu bir soğuk dövme makinesidir. Kesilen tel ham parçaları üç farklı kalıba aktarılır. Her istasyonda zımba boşluğa çarparak metali yavaş yavaş dövüyor ve sonunda tam bir cıvata başı oluşturuyor. Daha az istasyona sahip makinelerle karşılaştırıldığında bu, daha karmaşık cıvata başı geometrileri oluşturabilir.
Öncelikle teli bobinden Soğuk Dövme 3 İstasyonlu Cıvata Şekillendirme Makinesine besleyin. Tel, tamamen düz olmasını sağlamak için doğrultma cihazından geçer. Daha sonra kesme makinesi tarafından belirli uzunluklarda boşluklar halinde kesilir. İşlenmemiş parçaların tutarlılığı son derece önemlidir çünkü üç şekillendirme aşaması için gereken metalin kesin miktarını sağlayabilir.
Makinanın ilk istasyonunda kesilen parçalar zımba ile preslenir. İlk yığma işlemi burada başlar ve metalin işlenmemiş parçanın bir ucunda toplanmasıyla basit, kaba bir önceden şekillendirilmiş şekil oluşturulur. Bu aşama sonraki istasyonlarda daha hassas şekillendirmeye hazırlık yapar.
| Modeli | Birim | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Dövme istasyonu | HAYIR. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Dövme kuvveti | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Maksimum kesme çapı | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Maksimum kesme uzunluğu | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Çıkış oranı | adet/dak | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P.İnme | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.İnme | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ana koç darbesi | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Ana motor gücü | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Kesme kalıbının genel dimleri | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Zımba kalıbının genel karartmaları | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Ana kalıbın genel karartmaları | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Kalıp adımı | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Yaklaşık ağırlık | Ton | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Uygulanabilir cıvata çapı | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| İşlenmemiş parçanın sap uzunluğu | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Genel karartma | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Soğuk Dövme 3 İstasyonlu Cıvata Şekillendirme Makinasının özelliği çalışma pozisyonlarının ayarlanabilir olması ve güçlü adaptasyon kabiliyetine sahip olmasıdır. Her iş istasyonunda uygulanan basınç ve kalıbın konumu bağımsız olarak ayarlanabilir. Kalıp bölünmüş tiptedir ve tamamen değiştirilmesini gerektirmez, böylece kalıp maliyetinden tasarruf edilir.
