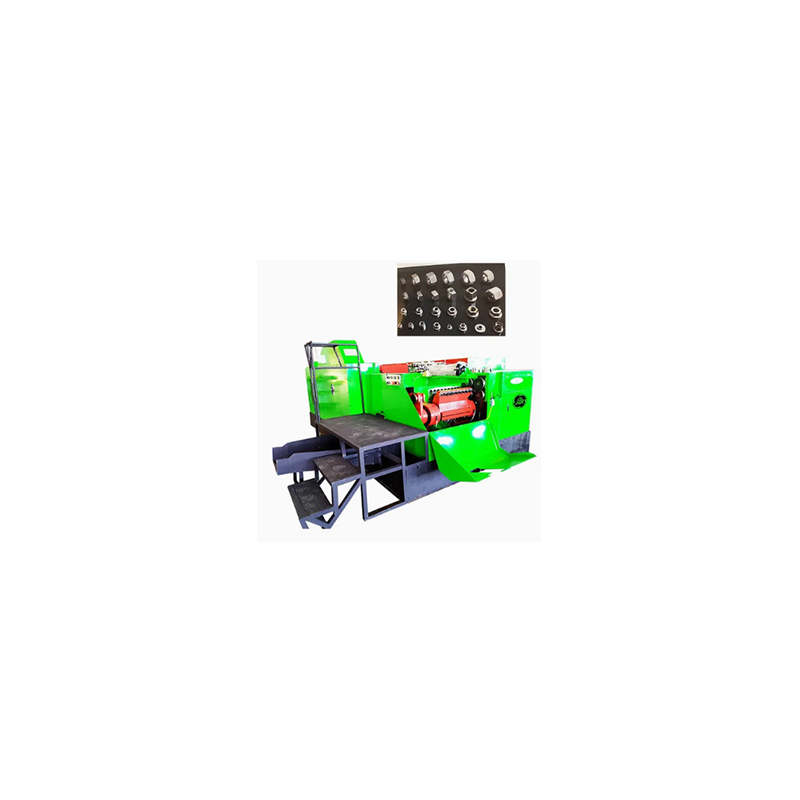

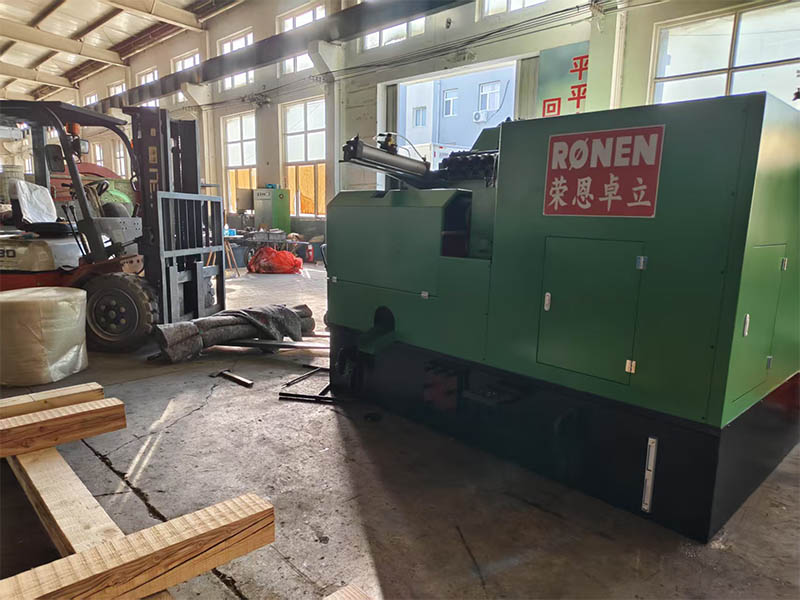

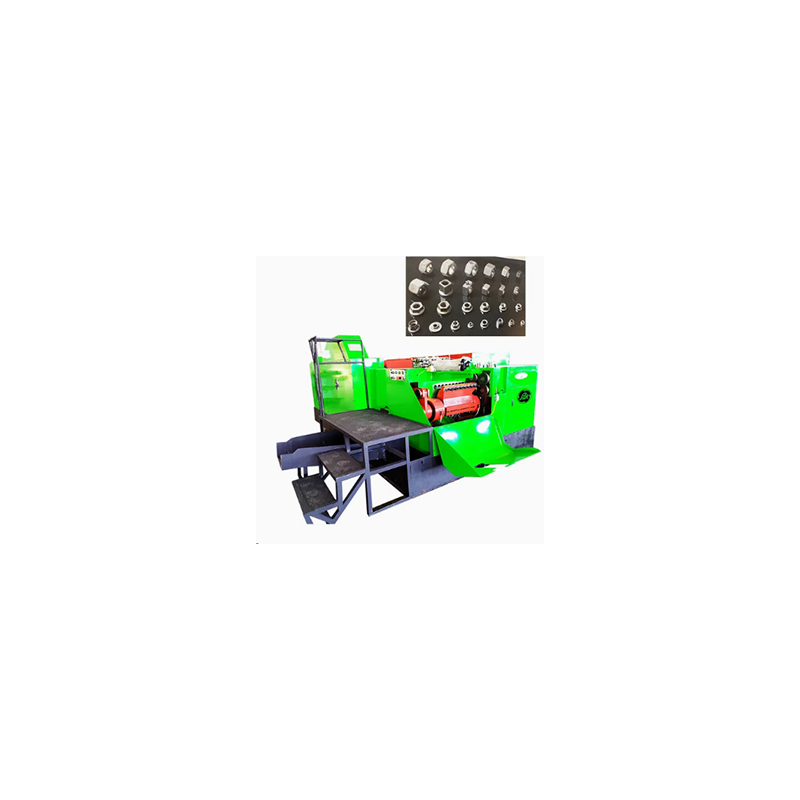

Üreticiler için güvenilir bir çözüm olan Ronen® flanş somun oluşturma makinesi, metal boşluğu bir flanş somununa dönüştürür. Flanşın ve somunun iç dişlerini oluşturmak için boş malzemeyi bir kerede bastırır. Üreticiler için tek yapmanız gereken hammaddeyi yüklemek, boyutları ayarlamak ve şekillendirme sürecini tamamlayacak - üretim iş akışlarını büyük ölçüde düzene sokacak.
Flanş somun oluşturma makinesi, metal telin flanş somunlarına dönüştürülmesi için özel olarak tasarlanmıştır. Makine aynı anda hem halkanın kenarını hem de somunun altıgen kafasını bir seferde ekstrübe edebilir. Flanş somunları için mevcut özellikler M4 ila M20 arasında değişir.
Flanş somun oluşturma makinesi, flanş somunları üretimi için özel olarak tasarlanmış soğuk bir ekstrüzyon makinesidir. Çelik tel kullanır, boşluklara keser ve daha sonra fındık üzerinde soğuk şekillendirme yapmak için bir dizi kalıp ve yumruk kullanır. Bu işlem, somunun altına entegre bir flanş benzeri conta oluşturur ve malzemeyi ısıtmaya gerek kalmadan orta deliği otomatik olarak yumruklar.
Flanş somun oluşturma makinesi bir bobin ile başlar. Gevşeme makinesi, herhangi bir virajı ortadan kaldırmak için kabloyu düzleştirme mekanizmasına besler. Daha sonra, hassas kesme makinesi düzleştirilmiş kabloyu belirli bir uzunluktaki boşluklara keser. Boşluğun hacmi çok önemlidir, çünkü somunun altıgen gövdesini ve daha geniş flanş parçasını oluşturmak için yeterli metal içermelidir.
Makinenin çalışmasında önemli bir aşama, flanşın oluşmasıdır. Yumruk, boşluğu altıgen bölümden daha geniş bir kalıp boşluğuna bastırır. Bu, metalin radyal olarak dışarıya doğru hareket etmesine neden olur ve somunun dibinde düz bir dairesel yatak yüzeyi oluşturur. Flanşın çapı ve kalınlığı kalıp tasarımı tarafından kontrol edilir.
| Spesifikasyon | Birim | 11b | 14b | 17b | 19b | 24b | 27b | 30b | 33b | 36b | 41b |
| Dövme istasyonu | N0. | 6s/7s | 6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
6s/7s |
| Max Cut-Off Dia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Vuruş uzunluğu | mm | 20/30/40 | 20/30/40 | 24/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Dies Pitch | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Dövme gücü | Ton | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Üretim boyutu |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Çıktı | Min/PCS | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Ana motor | HP | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Yağlama motoru | HP | 1.5 | 1.5 | 1.5 | 1.5+3 | 1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
1.5+3 |
| Yağlayıcı | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Yaklaşık ağırlık | Ton | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Flanş somunu şekillendirme makinesinin özelliği, ustaca kalıp tasarımıdır. Kalıp, flanş kenarına karşılık gelen özel olarak tasarlanmış oluklara sahiptir, bu da ekstrüzyon işlemi sırasında flanş kenarının kalınlığının ve çapının hassas kontrolünü sağlar. Makinenin ekstrüzyon kuvveti ayarlanabilir, besleme kararlıdır ve telin kesme uzunluğundaki hata küçüktür.
