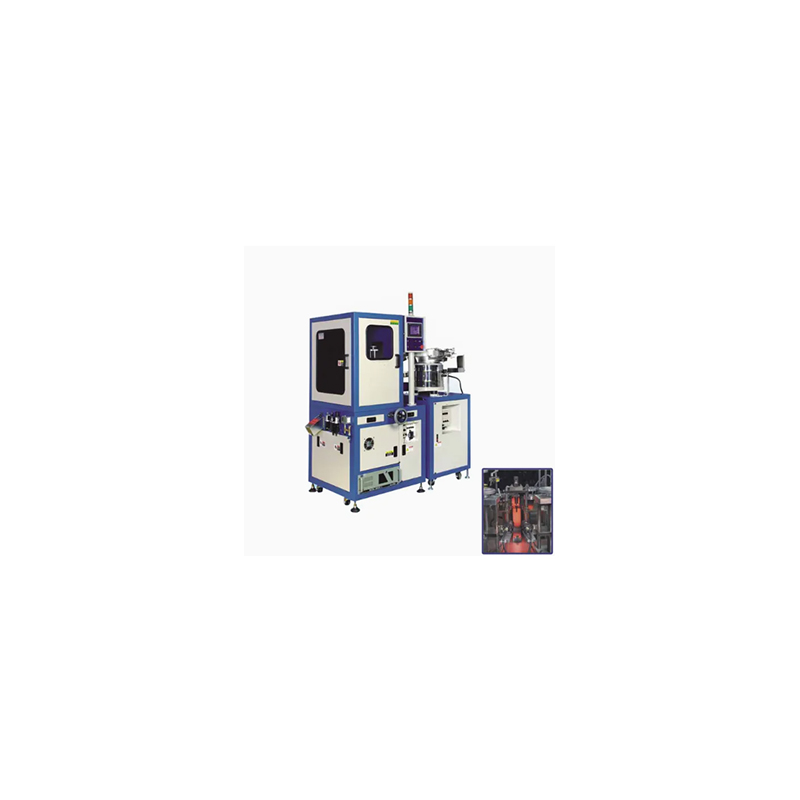

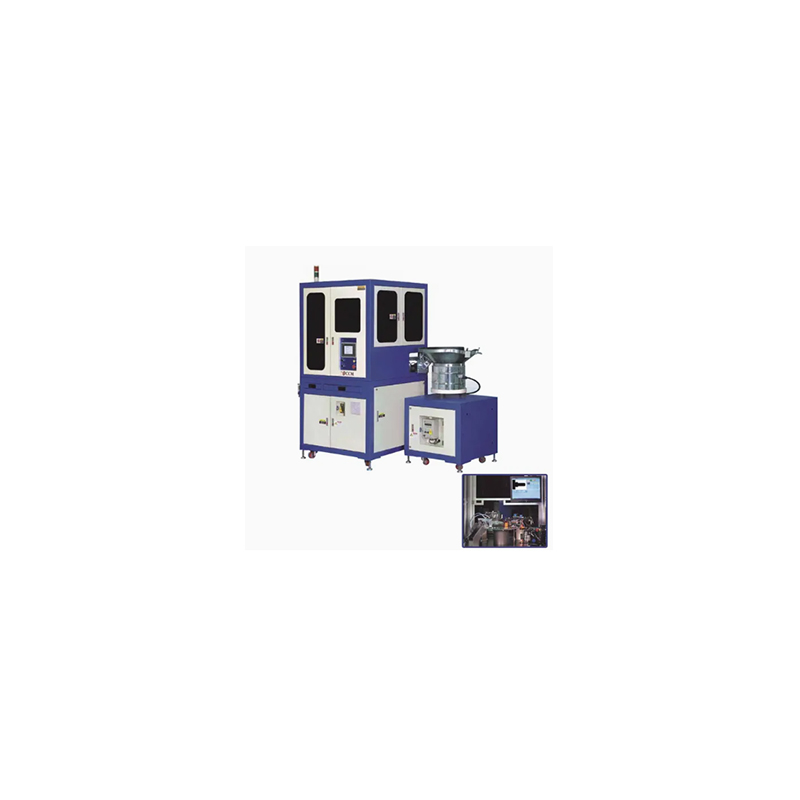

Ronen® dört pençeli somun optik sıralama makinesi, dört pençeli somunları incelemek için kameralar kullanır. Bükülmüş pençeler veya düzensiz iplikler gibi sorunları tespit eder ve daha sonra iyi ve kötü fındıklar arasında ayrım yapar. Somunlar makineye döküldüğünde, otomatik olarak sıralayacak ve kutulara yerleştirecektir.
Dört pençeli somun optik sıralama makinesi, dört pençeli somunları spesifikasyonlara göre sıralamak için özel olarak tasarlanmıştır. Ekipman, yapısı için özel olarak tasarlanmıştır. Farklı açılardan görüntüleri yakalamak için birkaç kamera kullanılır, bu da eğriliğin ve aralığın açıkça görülmesine izin verir.
Dört pençeli somun optik sıralama makinesi, dört pençeli somunları otomatik olarak tanımlamak ve ayırmak için tasarlanmıştır. Bu sıralama makinesi, bu somunların benzersiz geometrik şeklini kullanabilir: çerçeve ekipmanlarına montaj için kullanılan dört yaylı metal pençe ile kare bir taban. Sıralama makinesi bu somunları diğer bileşenlerle birlikte sınıflandırır ve bunları boyut ve türe göre sınıflandırır.
Makine özel olarak tasarlanmış bir titreşimli kase tipi besleyici kullanır. Bu besleyici, her somunu her zaman doğru konumda tutabilen bir yol gösterici iz ve araçlarla donatılmıştır. Genellikle, kare taban pençeler yukarı bakacak şekilde düz yerleştirilir ve kamera sisteminin güvenilir görüntüleme elde etmesini sağlar.
Dört pençeli somun optik sıralama makinesi, her somunun görüntülerini yakalamak için yüksek çözünürlüklü kameralar kullanır. Yazılım birden çok özelliği analiz eder: kare tabanın boyutu, dört pençenin varlığı ve hizalanması, iplik deliklerinin boyutu ve genel yapısal bütünlük. Somun kameranın altından geçerken analiz işlemi birkaç milisaniye içinde tamamlanır.
| Öğe | PS-1100 | PSL-1300 | PSG-1300 | PSG-2300 |
| Tel çapı (mm) | Ø3.0-Ø8.0 |
Ø8.0-Ø16.0 |
Ø1.2-Ø3.0 |
Ø8-Ø20 |
| Kafa genişliği (mm) | Ø5-Ø15 |
Ø10-Ø25 |
Ø2.5-Ø8 |
Ø8-Ø35 |
| Kafa yüksekliği (mm) | 2-10 | 2-25 | 0.5-7 | - |
| Başın altındaki uzunluk (mm) | 5-70 | 15-120 | 1.5-12 | - |
| Sıralama hassasiyeti (mm) | ± 0.03 | ± 0.03 |
± 0.03 |
± 0.03 |
| Sıralama Hızı (PCS/MIN) | 100-600 | 100-400 | 100-900 | 100-600 |
| Hava basıncı (kg/cm³) | 5 | |||
| Bilgisayar | Endüstriyel bilgisayar | |||
| Dijital kamera | Börek | Börek |
Börek |
Börek |
| Net/brüt ağırlık (kg) | 800/1141 | 950/1351 | 785/1026 | 685/963 |
| Makine Boyutu (L*W*H) mm | 2000*2000*2100 | 2200*2200*2100 | 1900*1600*1150 | 1400*1850*2130 |
| Saçlamadan sonra boyut (konak/titreşimli yer = bilgisayar tabanı) (l*w*h) mm |
1480*1270*2120 1580*1030*1970 |
1650*1580*2120 1800*1100*1970 |
950*1430*2240 | 2240*2080*2240 |
Dört pençeli somun optik sıralama makinesinin özelliği, birden fazla lens açısına sahip olmasıdır. Pençelerin eğriliği ve aralığı ve somunların altındaki iplikler yakalanabilir. Besleme pisti de özel olarak tasarlanmıştır, bu da dört yönlü somunu devrilmeden veya bulaşmadan güvenli bir şekilde tutabilir.
