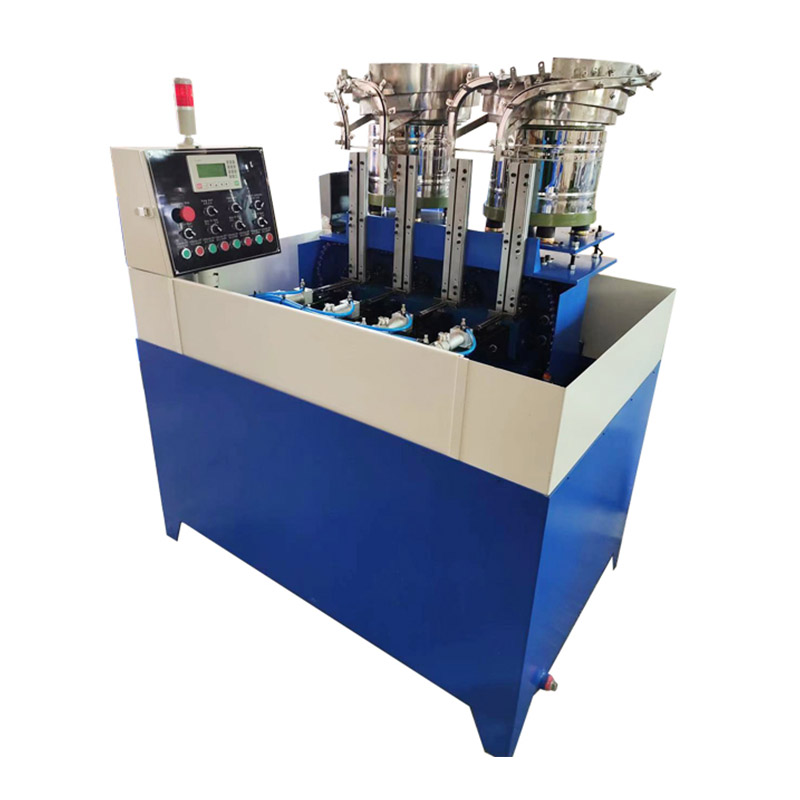

Ronen® Dört milli somun kılavuz çekme makinesi aynı anda dört somuna kılavuz çekebilir. İşleme atölyeleri genellikle bu ekipmanı güvenilir tedarikçilerden satın almayı tercih eder çünkü bu, kılavuz çekme süresini %70 oranında azaltabilir. Somunları besleyiciye yerleştirin, derinliği ayarlayın; makine otomatik olarak çalışacaktır.
Dört milli somun kılavuz çekme makinesi çalışırken, ham maddeler ilk olarak besleme tepsisine yerleştirilir. Bunlar otomatik olarak dört iş istasyonuna ayrılacak ve kılavuz çekme işlemi tamamlandıktan sonra bitmiş ürünler otomatik olarak boşaltılacak.
Somun kılavuz çekme makinesi, somunlar veya diğer benzer şekilli iş parçaları üzerindeki iç dişlerin (yani kılavuz çekmenin) seri üretimi için özel olarak tasarlanmış özel bir işleme merkezidir. Dikkate değer özelliği, dört bağımsız kılavuz çekme milinin tek bir üniversal iş mili kafasına entegrasyonudur. Makine, tek bir işlem döngüsünde aynı anda dört ayrı iş parçası üzerinde kılavuz çekme işlemlerini gerçekleştirebilir.
Dört milli somun kılavuz çekme makinesinin çalışma süreci tipik olarak bir operatörün veya otomatik besleyicinin indeksleme masasındaki özel donanımlara dört ham madde yerleştirmesini gerektirir. Daha sonra indeksleme tablası ham maddeleri iş milinin altına konumlandırır ve iş mili aynı anda dişleri kesmek için devreye girer, böylece tek iş milli bir makineye kıyasla çıktı dört kat artar.
Dört milli somun kılavuz çekme makinesinin mekanik yapısı, merkezi bir indeksleme mekanizmasını destekleyen sert bir çerçeve etrafında inşa edilmiştir. Bu mekanizma genellikle dört iş parçası fikstürünü sabitlemek için kullanılan döner bir kadran veya kamla çalıştırılan çalışma masasıdır. Dört ana eksen, senkron dönüş hızını sağlamak için bir dişli kutusu aracılığıyla merkezi bir motor tarafından veya daha esnek kontrol için ayrı servo motorlar tarafından tahrik edilir.
Dört milli somun kılavuz çekme makinesinin özelliği, mükemmel iş mili senkronizasyonu ve istikrarlı kılavuz çekme performansıdır. Dört iş mili aynı motor tarafından (veya bağımsız motorlar tarafından ancak parametreler birbirine bağlı olarak) çalıştırılır ve dönüş hızında herhangi bir sapma olmayacaktır. Her iş milinin aşırı yük koruması vardır. Örneğin sert bir malzemeyle karşılaşırsa ve kılavuz çekilemezse iş mili, kılavuzu kırmadan otomatik olarak duracaktır. Dört milin muslukları ayrı ayrı değiştirilebilir.
| Şartname | Somun Maksimum Dış Çapı | Hız (adet / dak) | Motosiklet Oynamak (HP) | Yağ Kapasitesi | Boyut G*U*Y/mm | Ağırlık(kg) |
| RNNT 11B M3~M6 | 16 | 360~320 | 1HP-4 | 120 | 1100*1300*1400 | 710 |
| RNNT 14B M6~M10 | 19 | 260~200 | 2HP-4 | 120 | 1100*1300*1400 | 820 |
| RNNT 19B M8~M12 | 22 | 240~180 | 3HP-4 | 150 | 1100*1300*1400 |
1060 |
| RNNT 24B M14~M16 | 33 | 220~120 | 3HP-4 | 340 | 1650*1700*1670 | 1600 |
| RNNT 32B M18~M22 | 44 | 130~80 | 5HP-4 | 620 | 1800*2050*1950 | 2300 |
