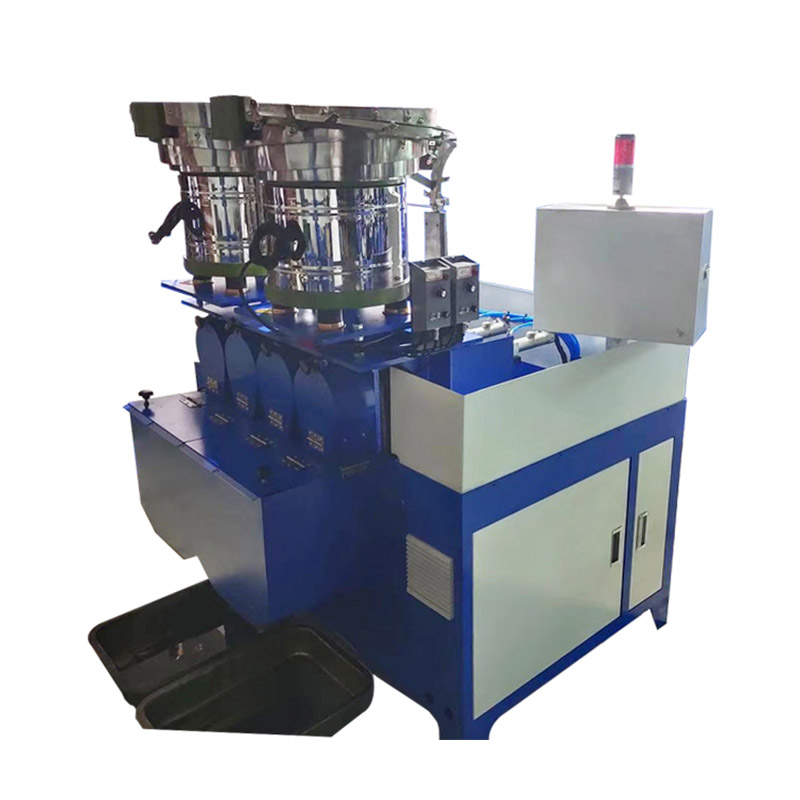

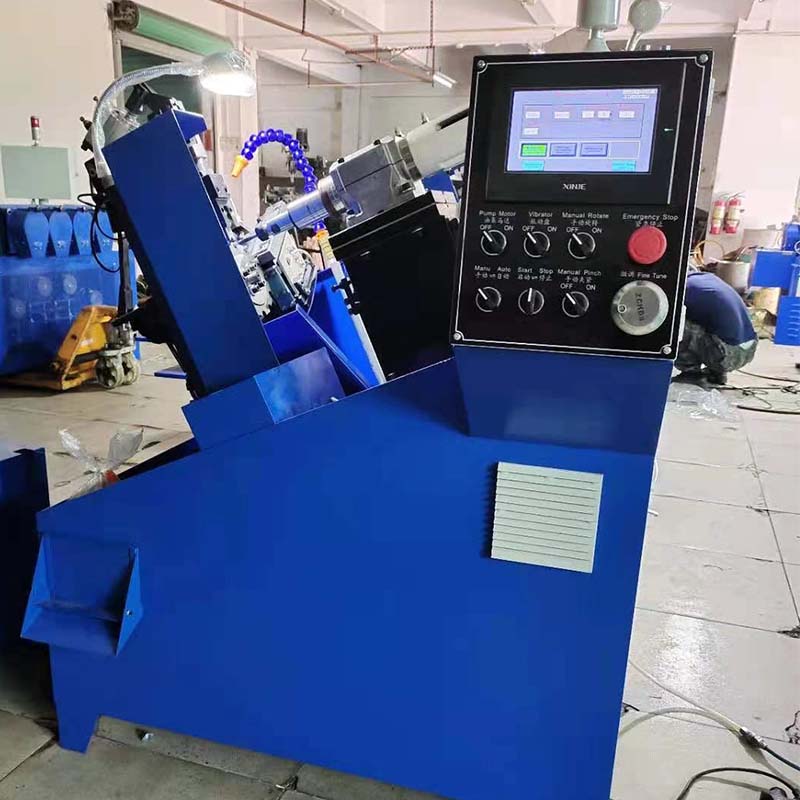

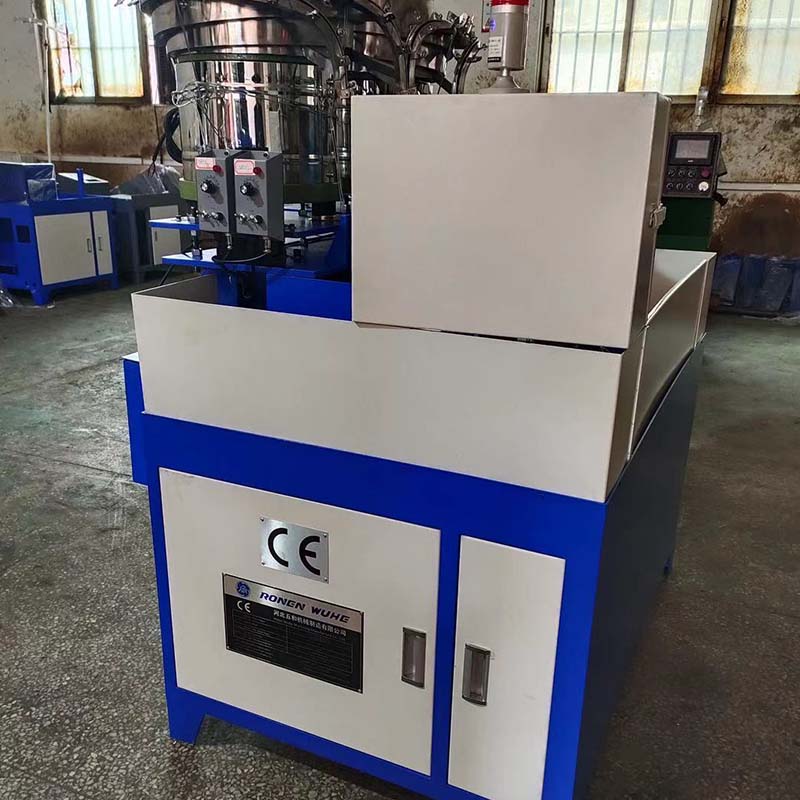

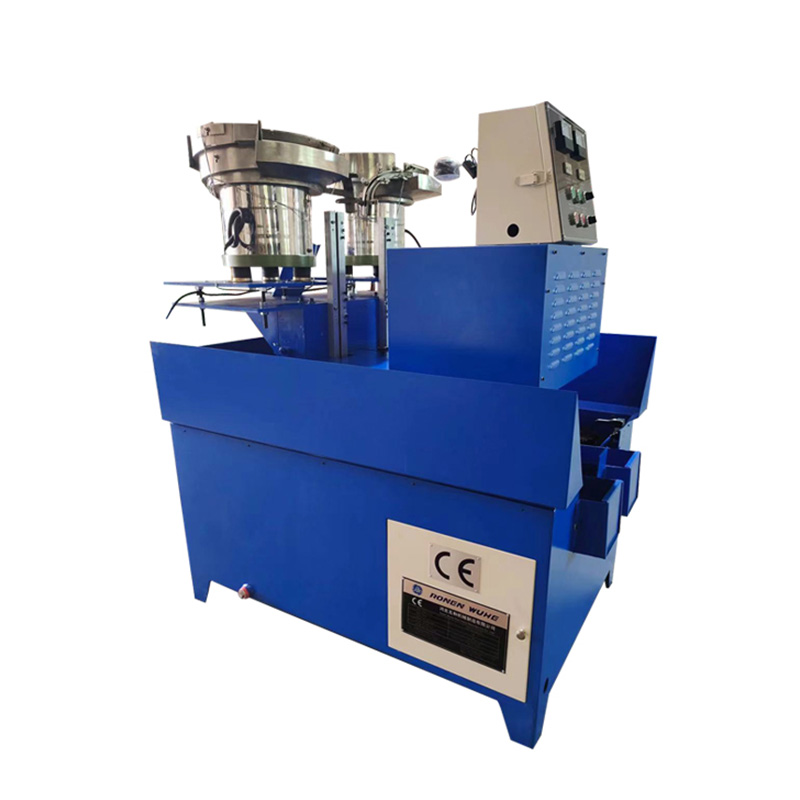

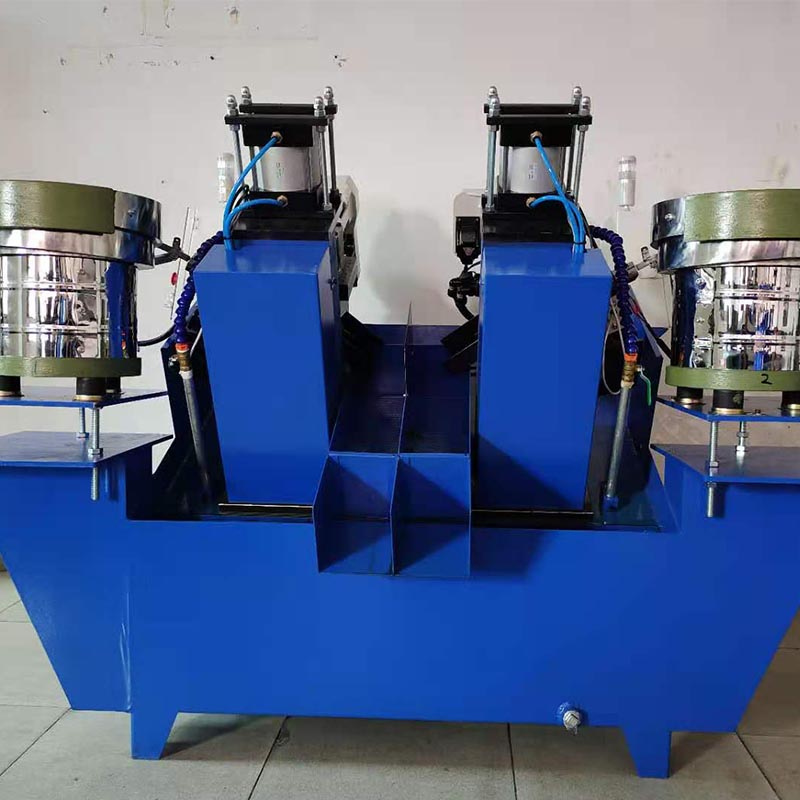

Güvenilir bir bağlantı elemanı üretim ekipmanı tedarikçisi olan Ronen® fabrikası tarafından üretilen Kare Altıgen Somun Kılavuz Çekme Makinesi, hem kare somunlar hem de altıgen somunlar için uygundur. İki ayrı makineye gerek yok. Geçiş yapmak için küçük bir ayar yapmanız yeterli. Somunları takmak kolaydır ve somunlar kılavuz çekme işlemi sırasında kaymaz.
Kare Altıgen Somun Kılavuz Çekme Makinasının çalışma süreci oldukça basittir. Kare veya altıgen somun parçalarını besleme portuna yerleştirin. Makine işlenmemiş parçaların konumunu otomatik olarak ayarlayacak ve ardından musluk, işlenmemiş parçanın ortasındaki delikle hizalanacak ve ona diş açmak için dönecektir.
Kare Altıgen Somun Kılavuz Çekme Makinesi, iç dişleri önceden oluşturulmuş kare altıgen somunlara kesebilir. Kılavuz çekme işlemini otomatik olarak tamamlamak için dönen bir kılavuz kullanır, iç dişler oluşturur ve somunların cıvatalara vidalanmasına olanak tanır. Bu makine, kare altıgen somunların kılavuz çekme işlemi sırasında farklı sıkma gereksinimlerini karşılamak üzere özel olarak tasarlanmıştır.
Kare Altıgen Somun Kılavuz Çekme Makinesi, soğuk dövme ve delikli (delinmiş) kare veya altıgen somunları kabul eder. Bu somunları doğru bir şekilde beslemek ve konumlandırmak için genellikle titreşimli besleyiciler veya doğrusal konveyörler kullanılır. Ekipman, kare ve altıgen somunların farklı açısal konfigürasyonlarına uyum sağlamak için her bir somunun deliklerini kılavuz delikleriyle güvenilir bir şekilde hizalamalıdır.
Makine, somunun önceden delinmiş deliklerinden aşağıya doğru geçmek için dönen musluğu çalıştırır. Motor, genellikle bir dişli kutusu aracılığıyla sağlanan yeterli torkla güç sağlar. Musluk istenen derinliğe ulaştığında (standart somunlar için genellikle sonuna kadar gider), ana mil otomatik olarak tersine dönecek ve musluğu yeni kesilen dişten çekecektir.
Kare Altıgen Somun Kılavuz Çekme Makinesi, hem kare hem de altıgen somunları aynı anda işleyebilir. Makineyi değiştirmeye gerek yok. Sadece kalıbı değiştirin ve parametreleri ayarlayın; altıgen somunlara kılavuz çekmeden kare somunlara kılavuz çekmeye geçiş yapabilirsiniz. İplik kalitesi stabildir. Her bir somun aynı diş şekline ve derinliğine sahip olup, cıvatalarla eşleştiğinde, sıkılmama veya fazla gevşeme durumu olmaksızın, uygun şekilde sıkılır veya gevşetilir.
| Modeli | X065 | X0685 | X06127 | X0860 | X08100 |
| Ana Motor KW(4HP) | 4 | 4 | 5.5 | 7.5 | 7.5 |
| Çap(mm) | Maks.6 | Maks.6 |
Maks.6 |
Maks.8 |
Maks.8 |
| Uzunluk (mm) | Maks.50 |
Maks.85 |
Maks.127 |
Maks.60 |
Maks.100 |
| Ana Kalıp(mm) | Φ45*108 |
Φ45*108 |
Φ45*150 |
Φ60*128 |
Φ60*128 |
| 1. Zımba (mm) | Φ36*94 |
Φ36*94 |
Φ36*94 |
Φ38*107 |
Φ38*107 |
| 2. Delme (mm) | Φ36*60 |
Φ36*60 |
Φ36*60 |
Φ38*107 |
Φ38*107 |
| Kesici (mm) | 10*25 | 10*25 | 10*25 | 12*28 | 12*28 |
| Hız (adet/dak.) | 130 | 80 | 70 | 60-100 | 60-80 |
| Ağırlık(kg) | 2200 | 2200 | 2500 | 4000 | 4200 |
