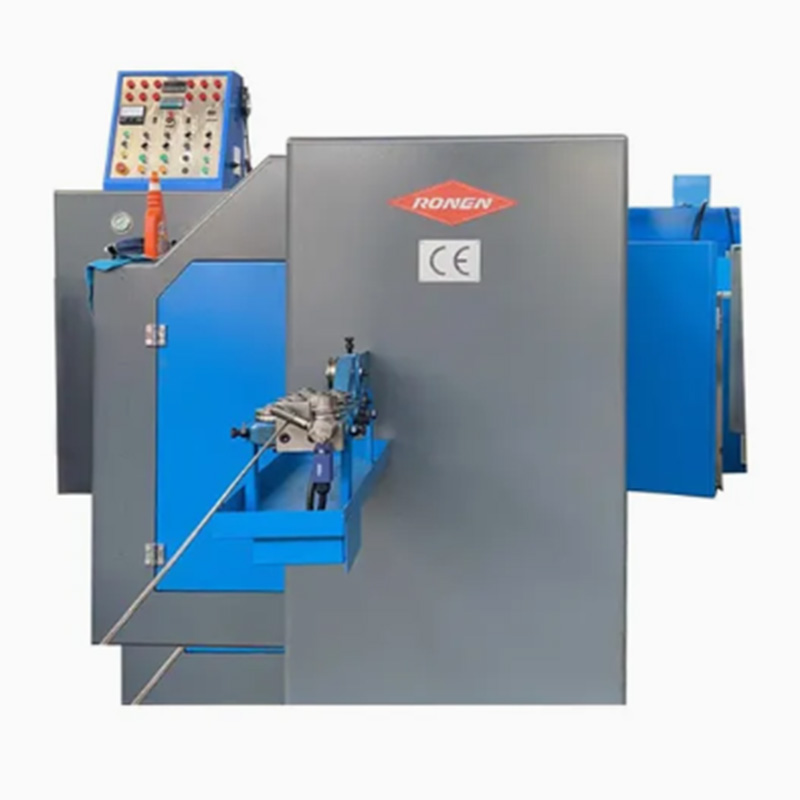

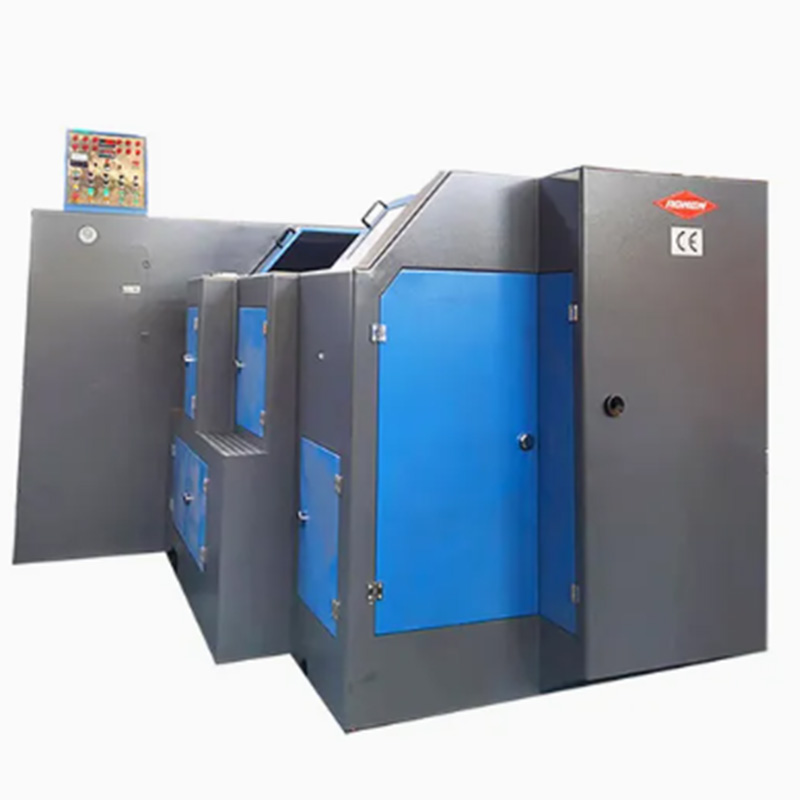

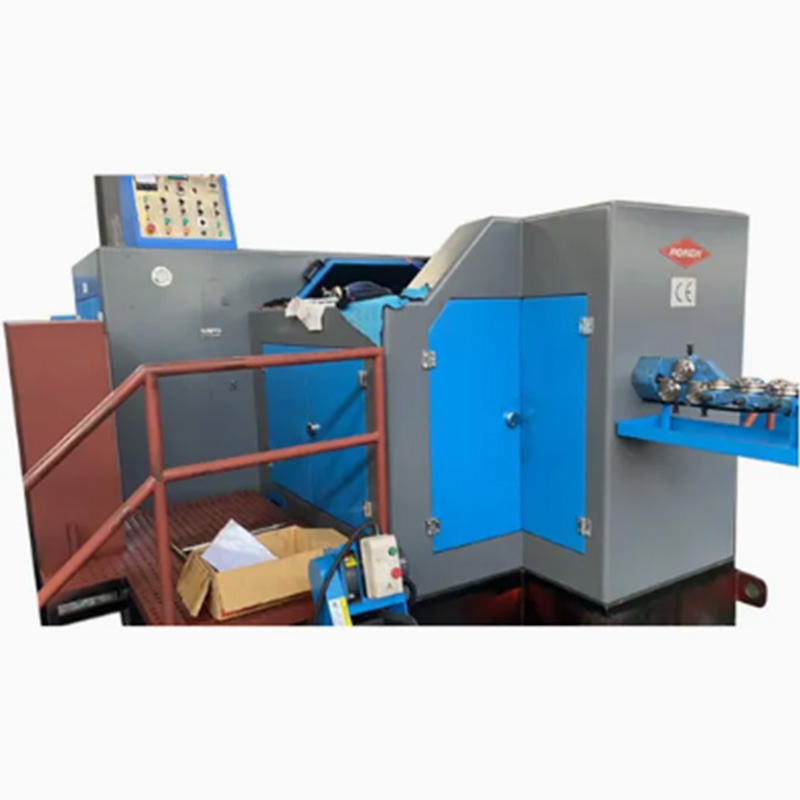

Tedarikçi Ronen®, dört adımda boş cıvatayı oluşturan 4 Kalıplı 4 İstasyonlu Cıvata Şekillendiriciyi sağlar: ilk adım teli kesmek, ikinci adım boşluğu germek, üçüncü adım cıvata kafasını şekillendirmek ve dördüncü adım fazla parçaları kesmektir. Hammaddelerin taşınmasına gerek yoktur.
4 Kalıplı 4 İstasyonlu Bolt Former, metal teli cıvata boşluklarına soğuk kalıplamak için dört ayrı istasyon ve ilgili kalıpları kullanır. Metali dört şekillendirme aşamasından geçirerek cıvata üretiyor. Metal tel bir uçtan girer, kesilir ve ardından her iş istasyonundan geçer.
Cıvata oluşturucunun içine bir rulo tel yerleştirin ve şekillendirme işlemi başlayabilir. Makine otomatik olarak telin bir bölümünü keser ve onu dört istasyona besler. Her durakta bir alet metale baskı yaparak şeklini değiştiriyor ve basit teli karmaşık bir cıvataya dönüştürüyor.
4 Kalıplı 4 İstasyonlu Bolt Former, soğuk dövme işlemi kullanarak metalin ısıtmaya ihtiyaç duymadan şekillendirilmesine olanak tanır. Metalin iç yapısı sıkıştırılıp yeniden şekillendirildiğinden, bu daha sağlam bir nihai ürünle sonuçlanır. Bu şekilde üretilen bağlantı elemanları son derece sağlam ve dayanıklıdır.

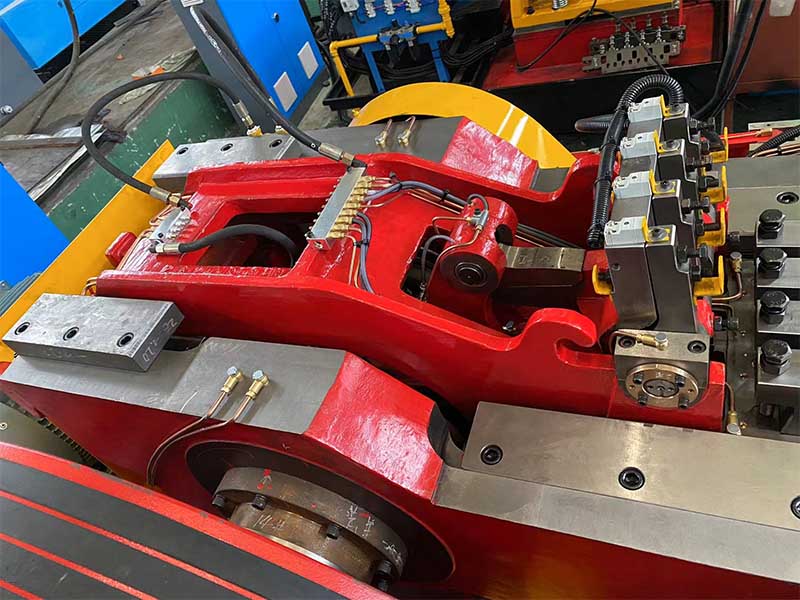

Cıvata oluşturucunun temel bileşenlerinden biri transfer parmağıdır. Bu bileşen, tamamlanmamış cıvataları alır ve onları bir istasyondan diğerine hassas bir şekilde taşır. Bu mekanizma düzgün ayarlanmadığı takdirde cıvatalar doğru şekilde oluşmayacaktır. Süreç akışı ilericidir. İlk istasyon kafayı oluşturmaya başlayabilir, bir sonraki istasyon kafa oluşumunu tamamlar, başka bir istasyon ucu işler ve son istasyon da iplikleri işlemeye başlar.
| Modeli | Birim | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Dövme istasyonu | HAYIR. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Dövme kuvveti | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Maksimum kesme çapı | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Maksimum kesme uzunluğu | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Çıkış oranı | adet/dak | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. Felç | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Felç | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Ana koç vuruşu | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Ana motor gücü | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Genel olarak kararır. kesilmiş kalıptan | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Genel olarak kararır. yumruk kalıbı | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Genel olarak kararır. ana kalıbın | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Kalıp adımı | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Yaklaşık. ağırlık | Ton | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Uygulanabilir cıvata çapı | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| İşlenmemiş parçanın sap uzunluğu | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Genel karartma | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
4 Kalıplı 4 İstasyonlu Cıvata Şekillendiricinin özelliği, iş istasyonlarının iyi koordine edilmiş olması ve kalıp değişiminin hızlı olmasıdır. Dört iş istasyonunun hareketleri mekanik bağlantıyla tam olarak koordine edilmektedir. Önceki iş istasyonu işlemeyi bitirdikten sonra iş parçası herhangi bir yanlış hizalama veya durma olmadan otomatik olarak bir sonraki iş istasyonuna geçer.
