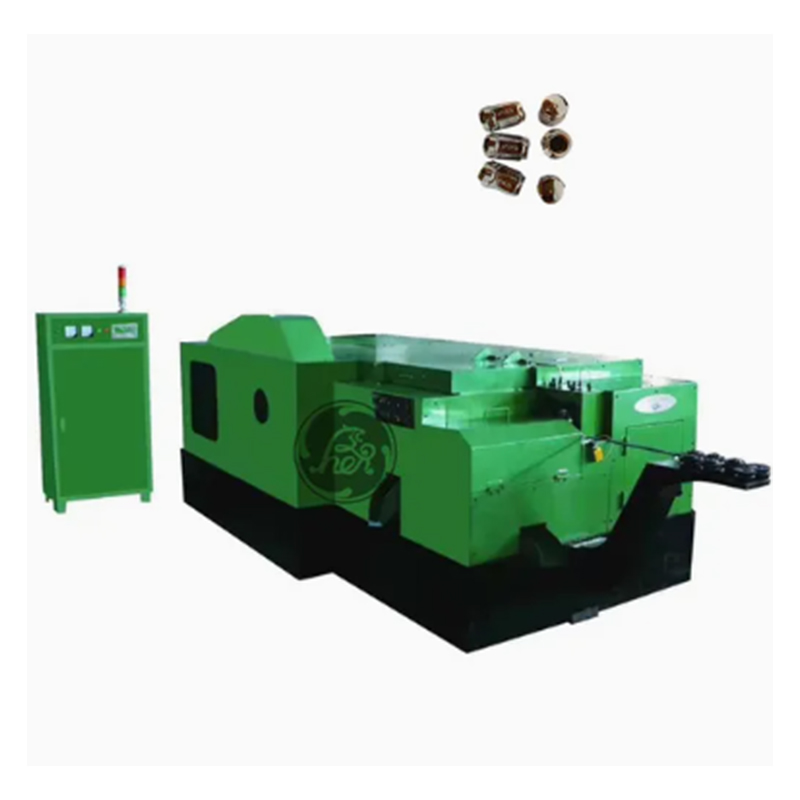

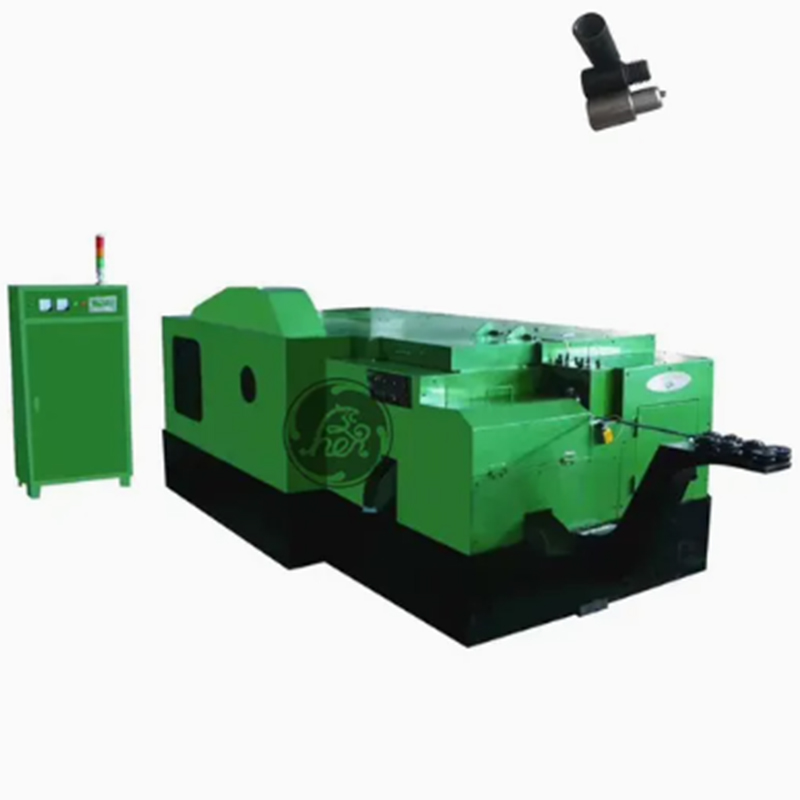

Üretici Ronen®'in 6 Kalıplı ve 6 Somun Altı Soğuk Dövme Makinesi, boş somunun şekillendirilmesini altı adımda altı dövme işlemiyle tamamlar: tel kesme, yığma, altıgen şekillendirme, delme, kenar düzeltme ve son boyutlandırma. Telin ısıtılması gerekmez, dolayısıyla enerji tasarrufu sağlanır.

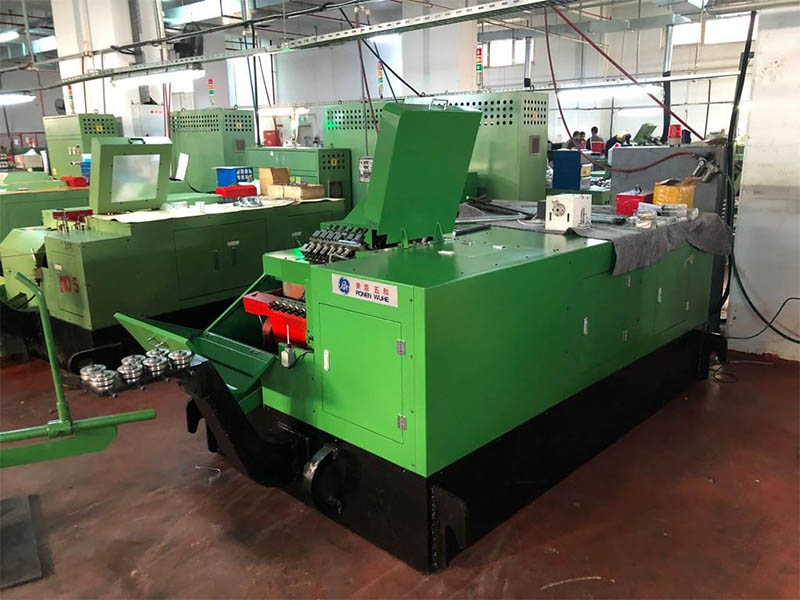

6 Kalıp ve 6 Somun Altında Eski Soğuk Dövme Makinesi, teli bir somun haline getirmek için ardışık altı kalıp kullanır. "Altı aşağı", kalıba aşağıdan yukarıya doğru bastırılan altı zımbayı ifade eder. Bu cihaz, metal bloğu basit bir boşluktan bitmiş dişli somuna kadar kademeli olarak şekillendirebilir.
Somun Eski Soğuk Dövme Makinesinin Ayarlanması, altı takım aletin hizalanması anlamına gelir. Her iş istasyonunun üstünde bir kalıp, altında da bir zımba bulunur. Bu ikisinin mükemmel bir şekilde uyumlu olması gerekir. Bu hassas ayar, tutarlı kalitede somunlar üretmek için çok önemlidir. Bu bağlantı kurulduktan sonra ekipmana sık müdahale gerekmeyecek ve uzun süreli sürekli çalışmayı sağlamak için yalnızca küçük ayarlamalar yapılması gerekecektir.
Kalıp ve 6 Alt Somun Eski Soğuk Dövme Makinesinin önemli bir bileşeni, somun boşluklarını altı iş istasyonu arasında taşımak için kullanılan sistemdir. Bu taşıma mekanizmasının, yüksek hızlı prosesin düzgün çalışmasını sağlamak için son derece güvenilir olması gerekir. Herhangi bir uyumsuzluk durumu varsa, sıkışmalara neden olabilir ve parçaların arızalanmasıyla sonuçlanabilir.

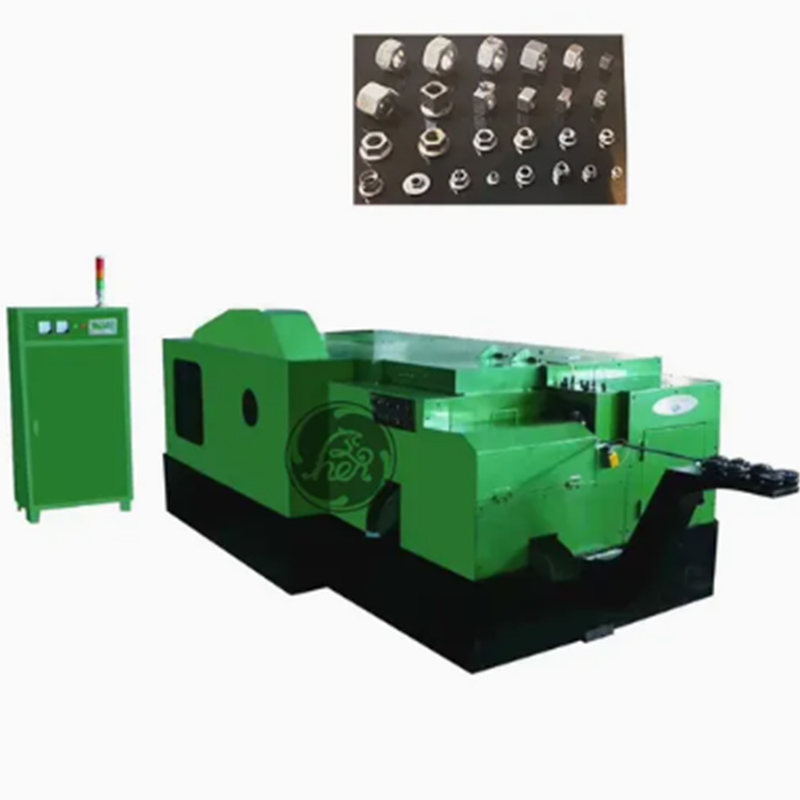

Farklı somun türleri için Somun Eskitme Soğuk Dövme Makinesini yapılandırabilirsiniz. Altı set zımba ve kalıbın değiştirilmesiyle aynı makine, standart altıgen somunlar, ağır hizmet altıgen somunlar ve hatta flanşlı somunlar üretmek için kullanılabilir; bu da üretim atölyesi için mükemmel esneklik sağlar.
| Şartname | Birim | 11B | 14B | 17B | 19B | 24B | 27B | 30B | 33B | 36B | 41B |
| Dövme İstasyonu | HAYIR. | 6S/7S | 6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
6S/7S |
| Maksimum Kesme Çapı | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Çıkış Uzunluğu | mm | 20/30/40 | 20/30/40 | 25/40/60 | 25/30/40/60/80 | 30/60/80 | 30/40/60/80 | 30/40/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Kalıp Sahası | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Dövme Gücü | Ton | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Üretim Boyutu |
|
M3-M6 | M6-M10 | M8-M12 | M8-M14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Çıkış | dk/adet | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Ana Motor | hp | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Yağlama Motoru | hp | 1.5 | 1.5 | 1.5 | 1,5+3 | 1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
1,5+3 |
| Yağlayıcı | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Yaklaşık Ağırlık | Ton | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Kalıp ve 6 Altı Somun Eski Soğuk Dövme Makinasının özellikleri kapsamlı istasyon fonksiyonlarına ve geniş malzeme uyumluluğuna sahip olmasıdır. Pah kırma işlemi gerçekleştirmek istiyorsanız 5 istasyonlu modeli kullanın; Kaymaz desenler üretmek için herhangi bir ek ekipmana gerek kalmadan 4 istasyonlu kalıba geçmeniz yeterlidir. Her istasyonun kalıbı bağımsızdır ve eğer bir kalıp hasar görürse, onu karşılık gelen kalıpla değiştirin. Çok uygundur.
