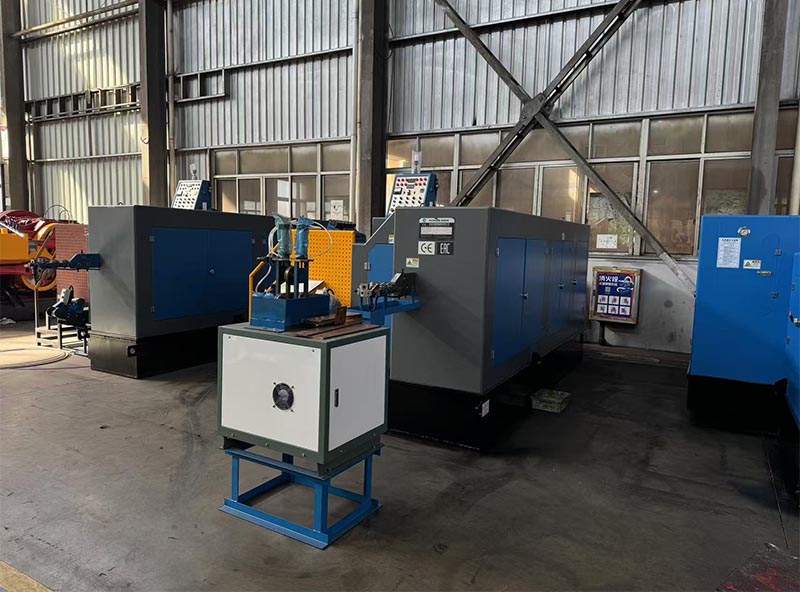

Üretici Ronen®, dört kalıp adımı ve dört dövme işlemi yoluyla cıvata boşlukları oluşturan Otomatik 4 Kalıplı 4 Şişirme Cıvata Yapma Makinesi'ni üretmektedir: tel kesme, şişirme, kafa şekillendirme, son düzeltme. Operatörlerin yalnızca ara sıra çıktı kontrollerine ihtiyacı vardır, sürekli izlemeye gerek yoktur.
Otomatik 4 Kalıplı 4 Şişirme Cıvatası Yapma Makinesi, metal teli otomatik olarak cıvata boşluklarına dönüştürmek için dört takım kalıp ve dört ardışık damgalama işlemi kullanır. Üretim sürecinde hiçbir işçinin müdahale etmesine gerek yoktur. Makineler tüm süreci kendi kendine tamamlayacak.
Cıvata yapma makinesi metal teli dört adımda cıvatalara dönüştürür. Metal telin bir bölümünü kesiyor ve ardından onu dört istasyona besliyor. Her istasyonda zımba, cıvata başı veya cıvata ucu gibi cıvatanın farklı kısımlarını oluşturmak için metal tele baskı yapacaktır. Sonunda bitmiş bir cıvata üretilir.
Otomatik 4 Kalıplı 4 Şişirme Cıvata Yapma Makinesine bir çelik tel bobini yerleştirin. İşleme sırasında makine önce çelik teli düzeltir, ardından önceden belirlenmiş uzunluklarda keser ve son olarak bitmiş cıvatalar oluşturmak için sürekli işlem yoluyla şekillendirir. Bu otomatik süreç, büyük miktarda cıvatayı verimli bir şekilde üretmek için tasarlanmıştır. Bu süreç, eskiden birden fazla ayrı adımı tek bir makinede sürekli bir işlemde birleştirir.
Cıvata yapma makinesi malzemeyi doğrudan besleyecektir. İlk kalıp teli keser ve kafanın ilk şeklini oluşturur. İkinci kalıp, kafayı daha net şekillendirir (altıgen kafanın kenarları gibi). Üçüncü kalıp çubuk kısmını işler (basit adımlar veya çapın küçültülmesi). Dördüncü kalıp kafayı ve çubuk kısmını bitirir ve son olarak bitmiş işlenmemiş parça otomatik olarak gönderilir.
| Modeli | Birim | DBF-64S | DBF-64SL |
DBF-84S |
DBF-104S |
DBF-104L |
DBF-134L |
DBF-134L |
| Dövme istasyonu | HAYIR. | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
| Dövme kuvveti | Kgf | 35.000 | 40.000 | 60.000 | 80.000 | 80.000 | 120.000 | 120.000 |
| Maksimum kesme çapı | mm | F8 | F8 |
Φ10 |
F12 |
F12 |
F15 |
F15 |
| Maksimum kesme uzunluğu | mm | 80 | 105 | 115 | 135 | 185 | 190 | 265 |
| Çıkış oranı | adet/dak | 140-210 | 130-200 | 120-180 | 90-140 | 80-130 | 75-110 | 50-80 |
| P.K.O.İnme | mm | 12 | 15 | 18 | 30 | 30 | 40 | 40 |
| K.O.İnme | mm | 70 | 90 | 92 | 118 | 160 | 175 | 225 |
| Ana koç vuruşu | mm | 110 | 136 | 160 | 190 | 262 | 270 | 380 |
| Ana motor gücü | Kw | 15 | 15 | 22 | 30 | 30 | 37 | 37 |
| Kesme kalıbının genel dimleri | mm | Φ30*45L | Φ30*45L |
Φ50*50L |
Φ45*59L |
Φ45*59L |
Φ63*69L |
Φ63*69L |
| Zımba kalıbının genel karartmaları | mm | Φ40*90L |
Φ40*90L |
Φ45*125L |
Φ53*115L |
Φ53*115L |
Φ60*130L |
Φ60*229L |
| Ana kalıbın genel karartmaları | mm | Φ50*85L |
Φ50*110L |
Φ60*130L |
Φ75*135L |
Φ75*185L |
Φ86*190L |
Φ86*305L |
| Kalıp adımı | mm | 60 | 60 | 70 | 90 | 94 | 110 | 110 |
| Yaklaşık ağırlık | Ton | 8 | 10 | 14 | 18 | 21 | 28 | 33 |
| Uygulanabilir cıvata çapı | mm | 3-6 | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
| İşlenmemiş parçanın sap uzunluğu | mm | 10-65 | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 |
| Genel olarak kararır. | mm | 5300*3000*2300 | 5500*3100*2300 | 6500*3200*2500 | 7400*3500*2800 | 9000*3500*2900 | 10000*3800*2900 | 11000*3800*3000 |
Otomatik 4 Kalıplı 4 Şişirme Civata Yapma Makinesinin satış noktası "tam otomatik + dört kalıplı şekillendirme"dir. Oldukça verimlidir ve işçilikten tasarruf sağlar. Proses etkileri açısından bakıldığında, dört kalıplı dört üfleme prosesi, daha hassas kalıplama kontrolü sayesinde iki kalıplı iki üfleme prosesinden daha yüksek hassasiyete sahip ürünler üretebilir. Yuvarlak başlı cıvatanın başının yay geçişi, belirgin bir sapma olmadan düzgün ve süreklidir; Altıgen başlı cıvatanın altıgen yapısı oldukça simetriktir ve her iki tarafın boyutsal hatası kontrol edilebilir. Daha sonra öğütmeye gerek yoktur ve atık oranı daha düşüktür.
